Spesifikasi teknikal
|
Jenis mesin(Precision Desktop CNC Milling Machine) |
unit |
Gb-4027 |
|
|
Meja kerja |
|||
|
Kawasan Jadual |
Mm |
4000*2200 |
|
|
T-slot (saiz*kuantiti*jarak) |
Mm |
10*22*200 |
|
|
Beban maksimum meja kerja |
Kg |
18000 |
|
|
Perjalanan |
|||
|
Perjalanan X-Axis |
Mm |
4100 |
|
|
Perjalanan paksi y |
Mm |
2800 |
|
|
Perjalanan Z-Axis |
Track Roller Empat Wire T-Ram Square Ram (Kereta Api Keras) |
800/1000/1200/1500 |
|
|
Jarak dari hidung gelendong ke meja (jenis gear) |
Perjalanan Z-Axis =800 |
Mm |
250-1050 |
|
Perjalanan Z-Axis =1000 |
Mm |
250-1250 |
|
|
Perjalanan Z-Axis =1200 |
Mm |
250-1450 |
|
|
Perjalanan Z-Axis =1500 Ram Square (Kereta Api Keras) |
mm |
250-1750 |
|
|
Jarak lajur berganda (lebar pintu) |
mm |
2750 |
|
|
Paksi utama |
|||
|
Kuasa gelendong (penarafan berterusan/30 minit) |
Kw |
18.5/22 22/26 30/37 |
|
|
Kelajuan gelendong (kepala gelendong kereta api wayar) |
Jenis gear dua peringkat |
rpm |
4500 |
|
Lubang tirus gelendong |
- |
Bt -50/bbt -50/cat -50 |
|
|
Suapan |
|||
|
Kadar suapan pemotongan |
mm/min |
1-12000 |
|
|
Kadar suapan cepat |
m/min |
X/y/z: 20/20/15or 15/20/15 |
|
|
X/Y/Z Motor Feed |
Kuasa (kw) |
KWj |
X/y/z: 6/7/7 atau 9/7/7 |
|
Ketepatan |
|||
|
Ketepatan kedudukan |
Rujuk ISO 230-2 |
Mm |
± 0. 013/ stroke penuh |
|
Ketepatan pembiakan |
Rujuk ISO 230-2 |
Mm |
±0.003 |
|
Perubahan alat automatik |
|||
|
Kapasiti Penyimpanan Alat |
Alat menegak berubah |
PCS |
40T/60T/90T/120T |
|
Berat alat maksimum |
Kg |
20 |
|
|
Saiz Alat Perubahan Alat Automatik (alat penuh/alat kosong) |
Mm |
∅125/∅250 |
|
|
Jenis Shank |
- |
Bt -50/bbt -50/cat -50 |
|
|
Yang lain |
|||
|
Permintaan elektrik |
kva |
60 |
|
|
Permintaan barometrik |
kg/cm² |
8 |
|
|
Berat mesin |
kg |
42000 |
|
|
Kawasan lantai (l*w*h) |
Mm |
10800*7200*5200 |
|
Penerangan Produk
【PENGENALAN PRODUK】

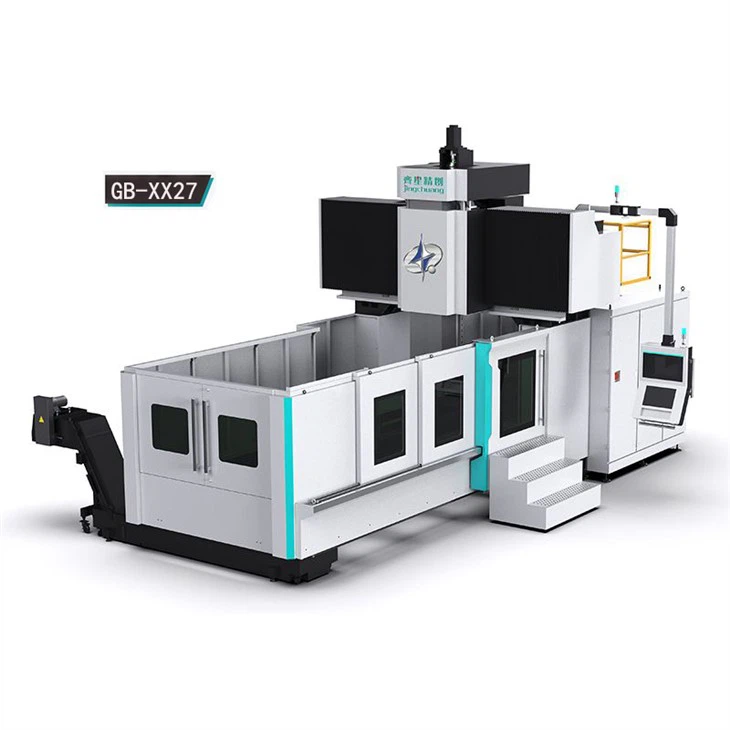

GB-XX27 Series Tetap Gantry CNC Mill adalah sejenis peralatan pemprosesan bahagian perkakasan. Prinsip kerja peralatan ini adalah berdasarkan prinsip "perbezaan". Program pemprosesan disusun, dikira dan diproses oleh peranti CNC, dan maklumat dan arahan kawalan adalah output. Setelah dikuatkan oleh peranti pemacu servo, anjakan tepat paksi koordinat alat mesin dikawal untuk mencapai kawalan tepat dari trajektori alat. Ia digunakan secara meluas dalam aeroangkasa, pembuatan kereta dan bidang lain.
【Ciri Produk】
Meja kerja yang lebih besar
Kawasan meja kerja GB-XX27 siri tetap gantri CNC kilang adalah 4 000 × 2200 mm, saiz T-slot adalah 10 × 22 × 200 mm, dan kapasiti maksimum maksimum adalah 18,000 kg, yang boleh membawa kerja keras yang besar.
Pemprosesan strok panjang
Strok paksi X-Axis GB-XX27 Siri Tetap Gantry CNC Mill adalah 4100 mm, strok paksi Y adalah 2800 mm, dan strok Z-Z mempunyai pelbagai pilihan 800, 1000, 1200, dan 1500 mm, dengan pelbagai pemprosesan yang luas.
Ketepatan tinggi
Ketepatan kedudukan GB-XX27 siri tetap gantri CNC kilang adalah ± 0. 0 13/stroke penuh, dan kebolehulangan adalah ± 0.003 mm, memastikan pemprosesan yang tepat dan konsisten.
